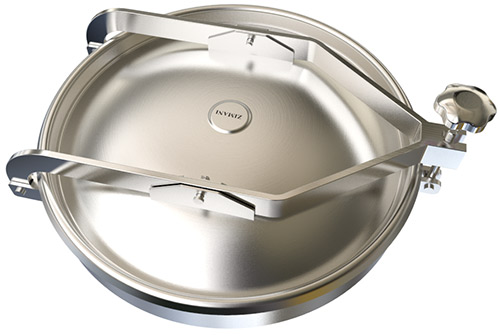

Non-Pressure Stainless Steel Sanitary Round Manlid CNPE 7016

Overview




Standard Design
  • Wetted material 1.4301/1.4404
  • Cover material 1.4301/1.4404
  • Silicone-gasket
  • Stainless steel handle
  • Outward-open
  • Surface matte-finish
  • OD 600mm
  • Full welding technology

    Options
  • Optional wetted materials 304,316,316L
  • Various surface qualities 0.4μm-0.8μm
  • Various surface finish: Mirror Polish, Sandblasted, etc.
  • Various handles: Plastic, etc.
  • Various gasket qualities
  • Neck thickness can be modified
  • Height can be modified
  • OD optional for 450/500
  • Gasket material optional for EPDM, FPM



  • Specs

    STANDARD SIZE /* At temperature 50℃/122℉
    CODE A OD×C B T P.MAX
    mm mm mm mm bar
    7016 450 434 450×8.0 85 2.0 0.4
    7016 600 484 500×8.0 85 2.0 0.3
    7016 600 584 600×8.0 85 2.0 0.2

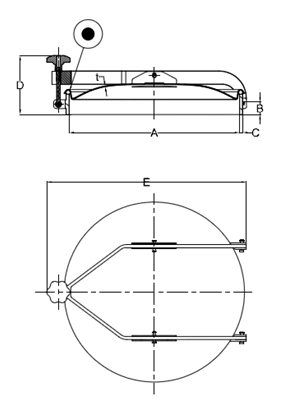

    IF YOU WANT TO CHECK FOR MORE DETAILS
    PLEASE CHECK THE FOLLOWING DRAWING
    *1BAR≈14.5PSI≈0.1MPA

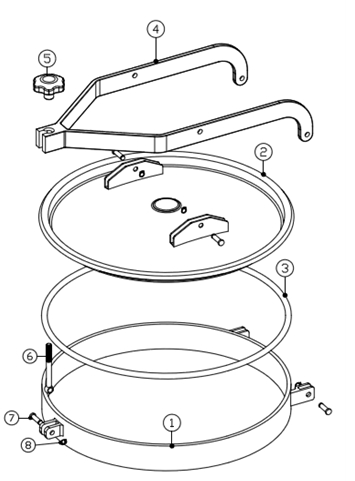

    CNPE Parts drawing
    GASKET
    Part No. Material Color
    7010 02 1 Silicone White
    7010 02 2 EPDM Black
    7010 02 3 FPM Black

    Item Description Material Qty
    1 Frame 1.4301/1.4404 1
    2 Cover 1.4301/1.4404 1
    3 Gasket Silicone 1
    4 Bracket T304 1
    5 Handle Plastic/T304 1
    6 Swing bolt T304 1
    7 Pin T304 4
    8 Lock ring T304 4

    CNPE Technology
    TECHNICAL DATA
    Working pressure: . . . . . . . .Acc. to table standard size.
    EN10204. 3.1 certificate
    Stainless Steel Finishes
    POLISHED WITH RA (μ)
    BEAD BLASTED
    PICKLED : ON REQUEST
    ELECTRO POLISHED

    Cover & Frame Range
    Cover Thickness Frame/Neck Height
    2.0mm 85mm (3.35”)
    2.5mm 100mm (3.94”)
    Note: Longer heights are also available.
